실무에서 쿼리 플랜을 통한 성능 개선 경험 (feat. 134배 향상)

네이버에서 가장 많이 방문하는 주소는 뭘까요?

보통 https://naver.com 으로 접속하는 경우가 가장 많습니다. 그렇기 때문에 메인 페이지 접속 시 호출되는 API가 느리다면 사용자 경험에 큰 영향을 줄 수밖에 없습니다.

실무에서 개발한 서비스도 메인 페이지에서 여러 API를 호출하고 있었고, 단순 캐싱 수준을 넘어 쿼리 플랜에 대한 분석을 통해 개선한 경험을 소개드리려고 합니다.

피드 API 개선

성능을 실질적으로 개선하기 전에 문제의 원인을 분석해볼 수 있는 방법 중 하나가 데이터베이스로 전달되는 쿼리를 분석하는 것 입니다. 데이터베이스로 전달된 쿼리가 옵티마이저에 의해 어떤 실행 계획을 가지고 데이터를 찾았는지 알게 된다면 쿼리 개선에 도움이 될 수 있습니다.

(쿼리를 보기 좋게 다듬은 결과이며, Spring Boot 기준 Hibernate 에 의해 생성된 쿼리가 전송되기 때문에 아래 쿼리 플랜과 비교하여 Alias 와 같은 차이점은 있으나, 구조는 동일합니다.)

SELECT a.id
FROM article a
	LEFT OUTER JOIN article_tag tag1 ON a.id = tag1.article_id
	LEFT OUTER JOIN article_tag tag2 ON tag1.tag_id = tag2.id
WHERE ( a.user_id = ? OR tag2.id = ? )
	AND ( a.category_id IN ( ?, ?) )
	AND a.is_deleted = ?
	AND a.is_block = ?
GROUP BY a.id
ORDER BY a.id DESC

위 쿼리는 병목이 발생한다고 여겨지는 쿼리입니다. 해당 쿼리를 분석하기 위해 PostgreSQL 기준 EXPLAIN ANALYZE 구문을 추가해주도록 합니다.

EXPLAIN ANALYZE
SELECT a.id
FROM article a
	LEFT OUTER JOIN article_tag tag1 ON a.id = tag1.article_id
	LEFT OUTER JOIN article_tag tag2 ON tag1.tag_id = tag2.id
WHERE ( a.user_id = ? OR tag2.id = ? )
	AND ( a.category_id IN ( ?, ?) )
	AND a.is_deleted = ?
	AND a.is_block = ?
GROUP BY a.id
ORDER BY a.id DESC

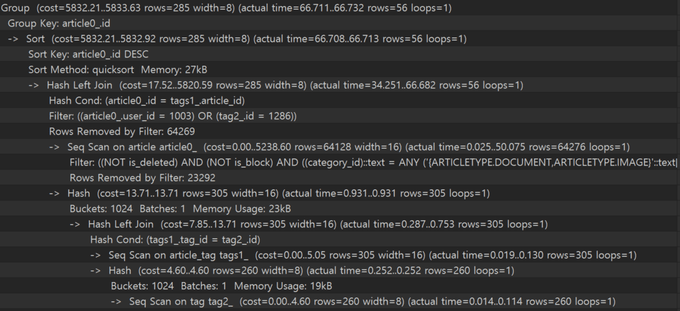

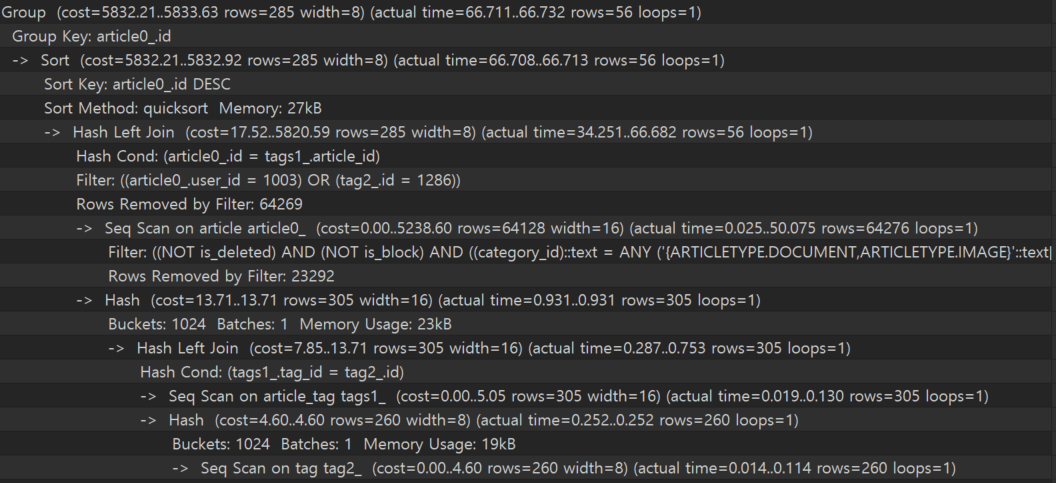

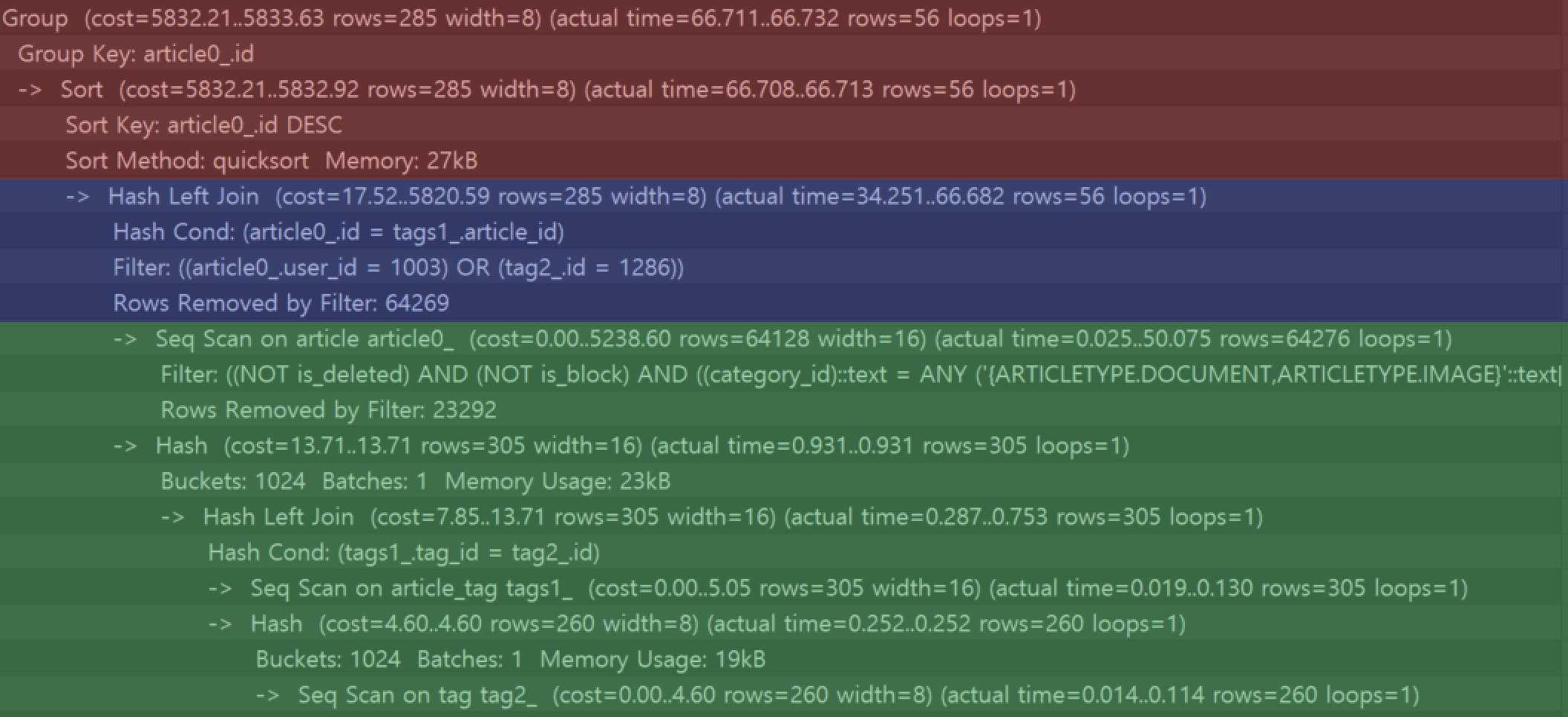

처음 본다면 다소 당황스러울 수 있습니다. 그래서 가장 먼저 읽는 순서를 알아야 합니다. 그래야 어떤 방식으로 데이터를 조회하는지에 대한 쿼리 실헹 계획을 알아갈 수 있습니다. 실행 계획이 조금 길기 때문에 여러 구역으로 분리해서 알아보도록 합니다.

초록색 구역

가장 먼저 초록색 구간에 대해 알아보는 이유는 보통 위에서 아래로 절차적으로 실행되는 것이라고 생각할 수 있겠지만 쿼리 플랜은 그렇지 않습니다. 각각의 작업들은 일련의 계층 구조를 가지며 부분적으로 절차적으로 진행됩니다.

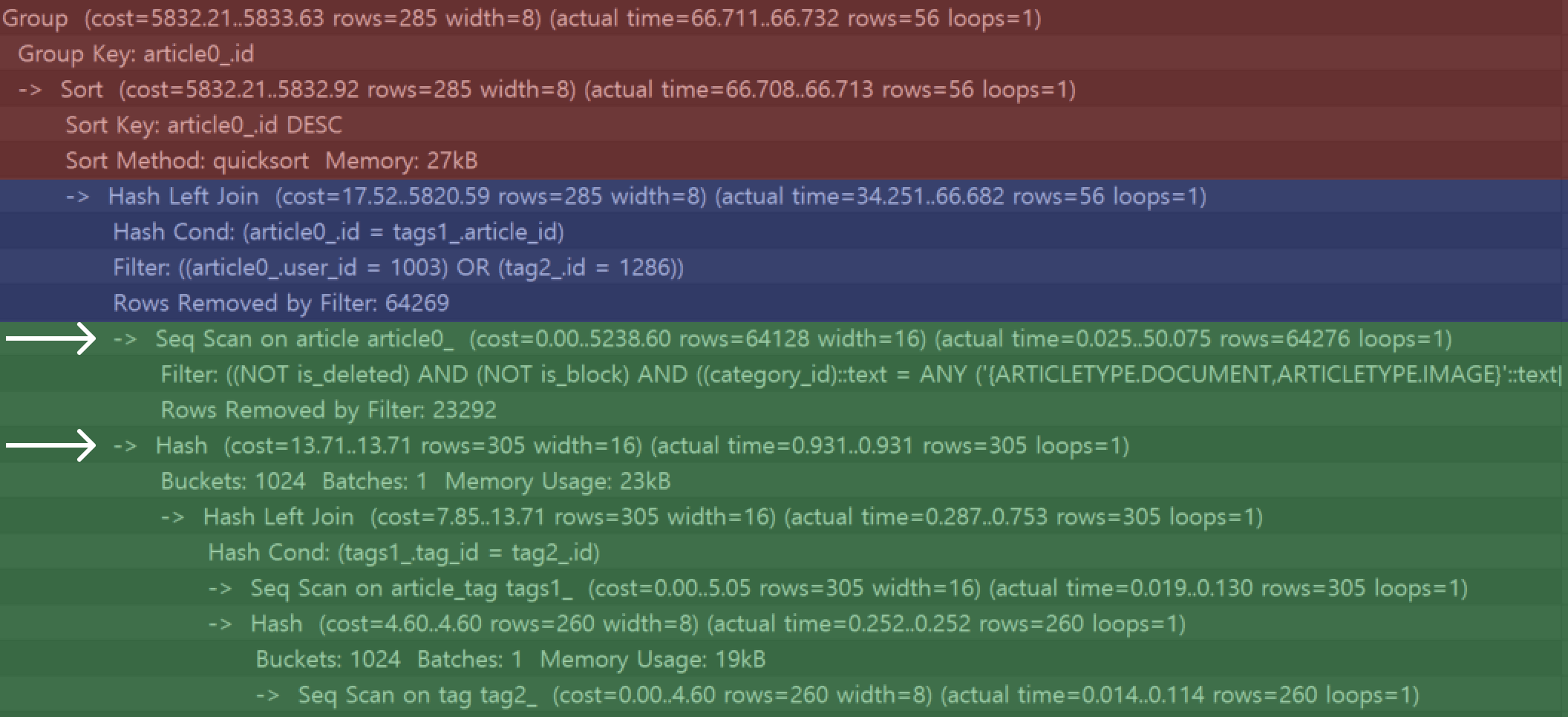

그 말은 즉, 어떠한 계층이 여러 하위 계층들을 가진다면 그 하위 계층들은 순차적으로 실행된다는 의미입니다. 각각의 계층은 화살표 (→) 로 구분되는데, 파란색 계층 아래에는 2개의 계층이 존재합니다.

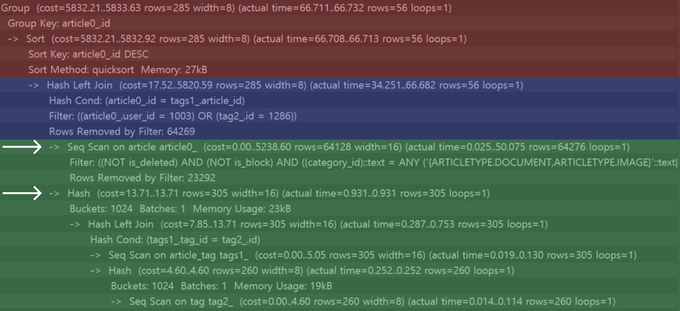

Seq Scan on article article0_ 로 시작하는 작업은 첫 번째 하위 계층이기 때문에 가장 먼저 실행됩니다. 작업이 끝나면 다음 하위 계층인 Seq Scan on article_tag tags1_ 작업이 실행됩니다.

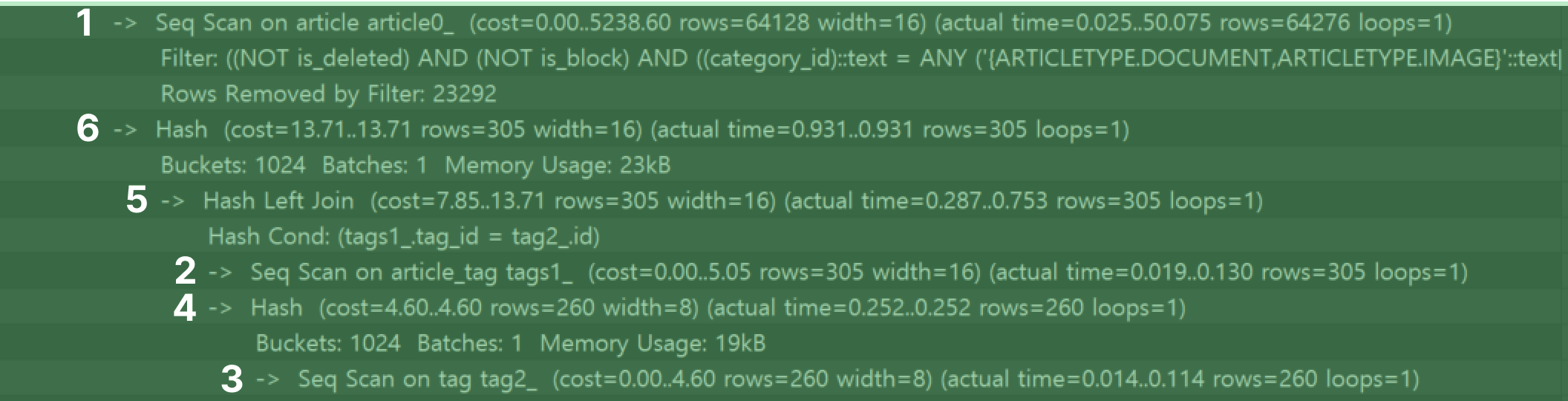

이제 번호를 통해 어떤 순서로 시작하는 지 감을 잡아보도록 하겠습니다.

1. Filter 를 보면 조건절이 있습니다. Article 테이블을 Seq Scan (Full Scan) 하여 해당 조건에 적합한 article 데이터를 조회합니다.
2. LEFT JOIN 을 위해 article_tag 테이블의 데이터를 스캔합니다.
3. LEFT JOIN 을 위해 tag 테이블의 데이터를 스캔합니다.
4. JOIN 을 위해 Hash Table 을 생성합니다.
5. article_tag 테이블과 tag 테이블을 조인합니다.
6. JOIN 을 하기 위한 Hash Table 을 생성합니다.

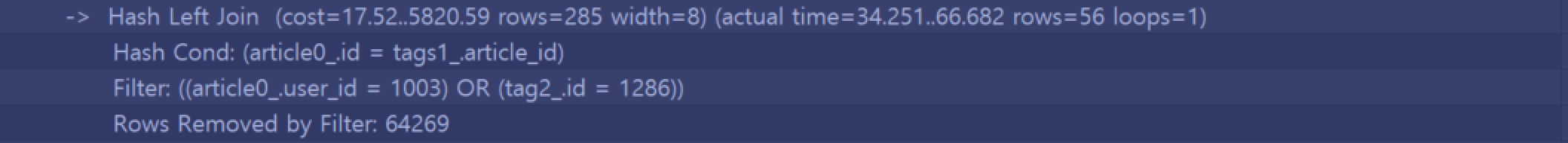

파란색 구역

이제까지 기본적인 조건과 적합한 article 데이터를 조회했고, article_tag 테이블과 tag 테이블을 JOIN 한 Hash Table 을 생성했습니다. 그리고 파란색 구역 은 JOIN을 하게 되는 구간입니다.

그 과정에서 article.user_id = ? OR tag.id = ? 조건절을 만족하는 레코드를 필터링 하게 됩니다. 이 과정을 파란색 구역에서 수행하게 됩니다.

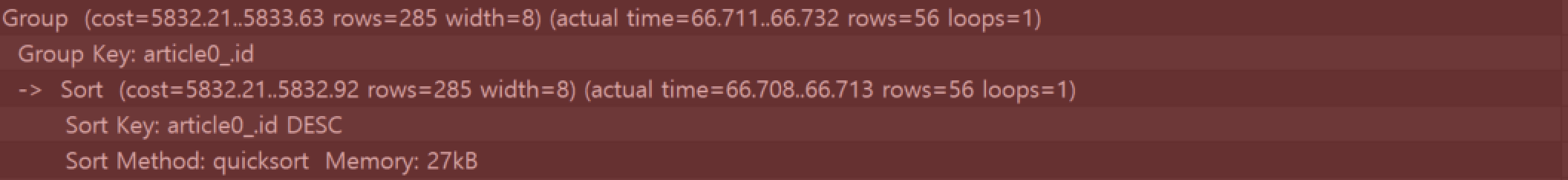

빨간색 구간

빨간색 구간은 그 이후에 있는 ORDER BY, GROUP BY 를 수행하게 됩니다.

성능 추적

이제까지 유저 피드 조회 시에 실행되는 쿼리에 대해 분석해봤습니다. 이제 쿼리를 실행하게 되면 실제로 어떤 순서와 방법으로 데이터를 조회하는지 간략하게나마 알게되었고, 마지막에는 현재 테이블의 데이터를 기준으로 실행되는 쿼리의 시간을 알 수 있습니다.

다만 우리가 궁금한 건 어떤 순서로 작업을 진행하는지가 아닙니다. 최종적으로 생성된 쿼리가 얼마나 효율적으로 높은 성능으로 데이터를 조회해오는지이고, 그렇지 못한다면 어떤 곳에서 성능적으로 유실이 많은 지 알아내는 것 입니다.

다행히 쿼리 플랜에서 쉽게 병목 구간을 알아낼 수 있습니다. 쿼리 플랜을 보다 보면 cost 라는 것이 있다는 것을 알 수 있습니다. 이는 절대적 지표가 아닌, 해당 작업을 수행하는데 상대적인 비용이 얼만큼 들었느냐에 대한 지표입니다.

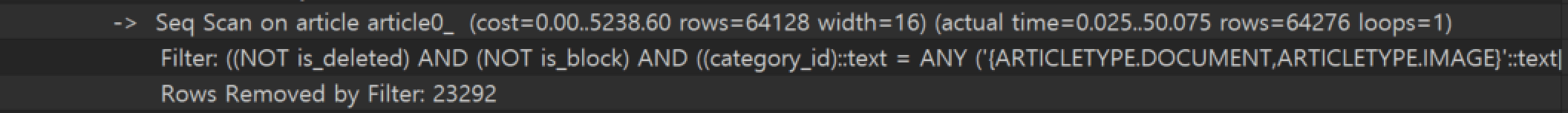

그럼 가장 cost 가 높게 측정되는 구간은 어디일까요?

해당 작업이 다른 작업들과 cost 를 비교했을 때, 가장 높은 cost 를 나타내고 있음을 알 수 있습니다. 또한 cost 정보 외에도, actrual time, rows 와 같은 간접적 지표를 통해 작업의 성능을 추측할 수 있습니다.

위 작업에 대해 설명하자면, 기본적인 조건절을 통해 article 데이터를 조회한 결과, 64276개 달하는 데이터를 조회했습니다. 이는 Seq Scan (Full Scan) 이기 때문에 Index 를 타지 않고, 조회해온다는 것을 알 수 있습니다.

• category_id IN ( ?, ? )
• is_deleted = false
• is_blocked = false

정리하자면 위 조건들이 적용된 쿼리가 Article 테이블을 풀 스캔하여 64276개의 데이터를 조회하게 됩니다. 그리고 원래 쿼리의 조건절을 다시 보게 되면 위 조건절은 제외하고도 한 가지의 조건절이 더 포함되어 있습니다.

• ( a.user_id = ? OR t.id = ? )

위 두 조건 모두 피드를 구분 짓는 중요한 조건들입니다. 전자는 팔로우 한 크리에이터들의 article을 구분지을 때 사용하는 조건절이고, 후자는 사용자가 등록한 관심 태그 ID 가 들어가는 조건입니다. 그리고 이 둘을 모두 포함하도록 OR 연산자 가 붙었습니다.

즉 t.id = ? 이 구간 때문에 a.user_id 로 인덱스를 타려고 하지만 OR 연산자 때문에 t.id = ? 도 포함하는 Article도 가져와야 하기 때문에 인덱스를 타지 못하고, Table Full Scan 을 하게 되어 병목이 발생하게 됩니다.

지금은 article 테이블의 전체 데이터 수가 6만여건 밖에 되자 않아, 별로 크게 성능을 저하시키지 않는 것처럼 보이지만, 데이터가 많아지게 되면 치명적입니다.

각각 category_id , is_deleted, is_blocked 인덱스를 생성하면 되지 않을까?

하지만 해당 인덱스를 생성해도 결과는 똑같습니다. (복합 인덱스라면 이야기가 다를 수 있다.) PostgreSQL 은 조회하는 데이터가 해당 테이블의 많은 부분을 차지하면, Index가 아닌 Full-Scan을 통해 데이터를 조회합니다. (카디널리티가 낮으면 인덱스 효과가 떨어지기 때문에)

그럼 쿼리 플랜을 통해 병목 구간을 확인했으니, 개선 방법을 알아봅시다.

쿼리 개선

위 쿼리를 실행하면 약 67ms 의 시간이 소요되었습니다. 전혀 길지 않은 실행시간이지만, 더 단축시키게 되면 많은 요청이 몰렸을 때나 데이터가 많아졌을 때, 하나의 트랜잭션 자체에 Connection을 물고 있는 시간을 개선 할 수 있습니다.

아직 효율적인 쿼리 작성에 미숙하기에, 가장 빨리 데이터를 조회할 수 있는 방법을 선택했습니다.

우선 해당 쿼리를 인덱스를 타는 방향으로 개선하는게 좋아보였습니다. 현재 쿼리는 너무나 많은 article 을 조회하기 때문에 적절한 개수의 article 을 조회하도록 개선이 필요했습니다. 즉 user_id 에 대한 인덱스를 타게끔 유도해야 합니다.

그래서 쿼리를 분리하기로 결정했습니다.

article_tag 와 tag 테이블을 조인하지 않고, user_id 처럼 유저가 가지고 있는 관심 태그를 기반한 article 의 id 를 인자로 받아서 다음과 같은 쿼리로 개선하기로 하였습니다.

SELECT a.id
FROM   article a
WHERE  ( a.user_id = ? OR a.id = ? )
       AND ( a.category_id IN ( ?, ? ) )
       AND a.is_deleted = ?
       AND a.is_block = ?
GROUP  BY a.id
ORDER  BY a.id DESC

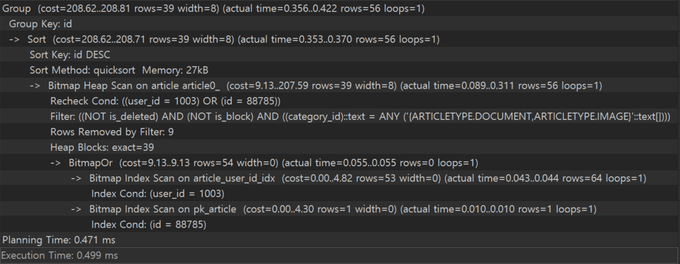

쿼리가 훨씬 간단해졌습니다. 이런식으로 쿼리를 튜닝하게 되면 user_id 와 id 가 Index를 타게 되어, 전보다 훨씬 빠른 속도로 데이터를 조회하게 되어, 성능이 향상됩니다. 이 결과 역시 쿼리 플랜을 통해 확인할 수 있습니다.

OR 연선자에 해당하는 데이터들은 모두 Index Scan을 통해 조회했고, 그 후에 기본 조건들을 적용했습니다.

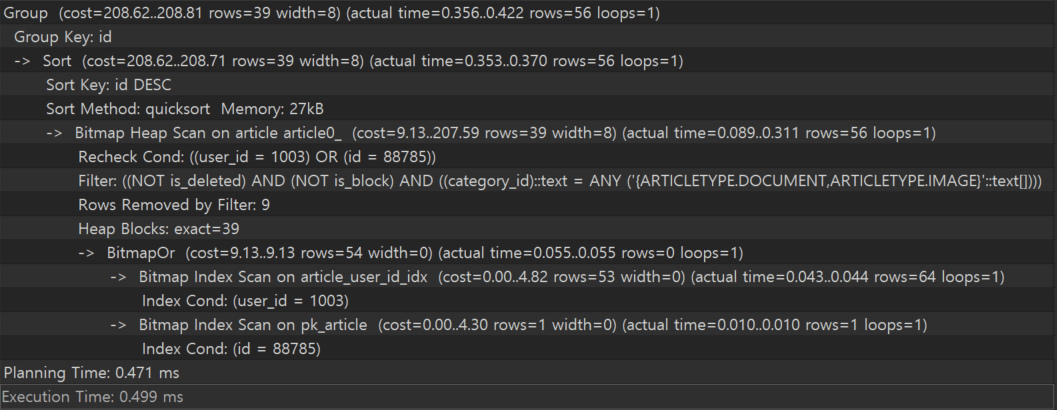

최종적으로 기존 67ms 쿼리 실행 시간에서 0.5ms 로 134배 향상되었음을 확인할 수 있습니다.

하지만 JOIN을 통해 태그 정보를 가져오는 것이아닌, 인자로 유저의 관심 태그를 보유한 article.id 목록을 가져오는 것이기 때문에 발생하는 쿼리가 늘어난다는 단점이 존재합니다.

그럼에도 불구하고 조인을 제거하고, 단일 테이블 조건으로 바꾼 덕분에 쿼리의 속도, 인덱스 효율, 캐시 적중률이 압도적으로 좋아졌고 총 쿼리의 수가 N+1 문제와 같이 치명적인 수준의 쿼리의 개수가 늘어난 것임이 아니기 때문에 적절한 개선 방법이라고 생각합니다.

마무리

결과적으로 의미있는 성능 개선의 경험을 할 수 있었습니다. 위 방법처럼 쿼리 플랜을 통해 쿼리를 분석한다면 성능 개선에 더욱 더 도움이 될 수 있습니다. 하지만 저런식으로 나오는 쿼리 플랜의 결과물은 다소 가독성이 떨어집니다. 그래서 이를 보기 좋게 시각화 해주는 툴을 소개해주도록 하겠습니다.

먼저 분석하고자 하는 쿼리에 다음과 같은 키워드를 추가합니다

# 기존
EXPLAIN ANALYZE
...SQL

# 변경
EXPLAIN (ANALYZE, COSTS, VERBOSE, BUFFERS, FORMAT, JSON)
...SQL

해당 쿼리의 결과물을 https://explain.dalibo.com/ 의 Plan 부분에 붙여넣고 전송하게 되면 쿼리 플랜을 시각화하여 볼 수 있습니다.
